Opel Astra: Sostituzione delle lampadine

Spegnere il quadro e spegnere il corrispondente interruttore o chiudere le portiere.

Afferrare la lampadina nuova solo tenendola per lo zoccolo. Non toccare il vetro della lampadina a mani nude.

Usare solo lo stesso tipo di lampadina per la sostituzione.

Sostituire le lampadine dei fari dall'interno del vano motore.

Controllo delle lampadine Dopo la sostituzione delle lampadine accendere il quadro, azionare e controllare le luci.

Fari alogeni

I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.

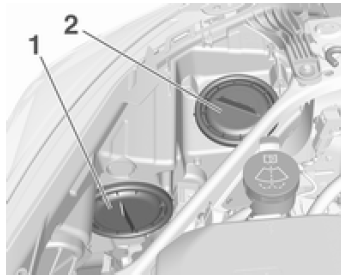

Anabbaglianti (1) lampadina esterna.

Abbaglianti (2) lampadina interna.

Anabbaglianti (1)

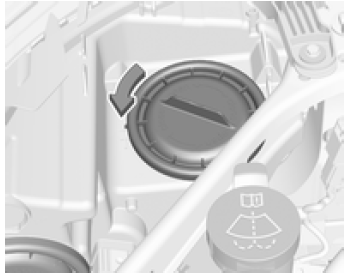

1. Ruotare il coperchio in senso antiorario e rimuoverlo.

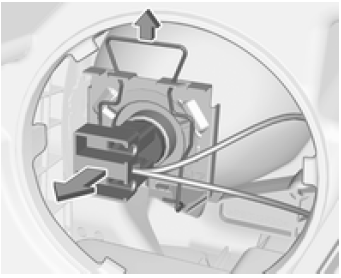

2. Disinnestare la clip a molla dal fermo tirando. Estrarre il portalampada dall'alloggiamento del riflettore.

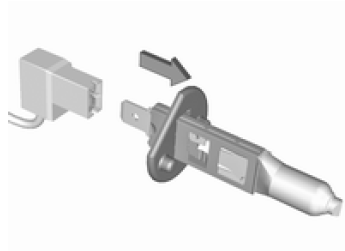

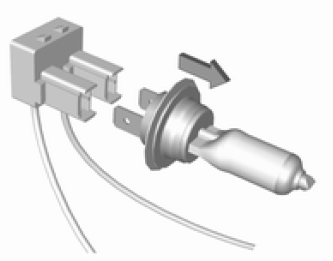

3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada innestando le due sporgenze nell'alloggio del riflettore, quindi ruotarlo in senso orario per serrarlo.
5. Spingere la clip a molla di nuovo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.

Abbaglianti (2)

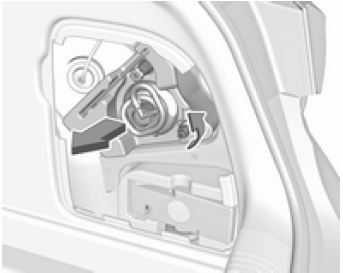

1. Ruotare il coperchio in senso antiorario e rimuoverlo.

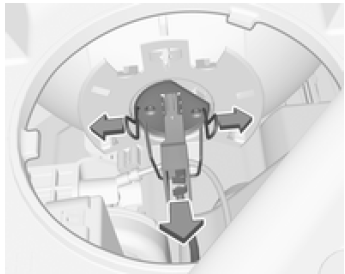

2. Sganciare la clip a molla dal fermo spostandola in avanti e di lato.

Ruotare la clip a molla verso il basso.
3. Estrarre il portalampada dall'alloggiamento del riflettore.

4. Rimuovere la lampadina dal portalampada e sostituirla.
5. Inserire il portalampada e montare la clip a molla. Inserire il coperchio e ruotarlo in senso orario.

Indicatore di direzione anteriore In caso di LED difettosi, farli sostituire da un'officina.

Luce di posizione In caso di LED difettosi, farli sostituire da un'officina.

Luci diurne In caso di LED difettosi, farli sostituire da un'officina.

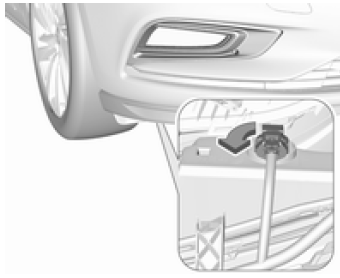

Fendinebbia

Le lampadine sono accessibili dal sottoscocca del veicolo.

1. Ruotare il portalampada in senso antiorario e rimuoverlo dall'alloggiamento del riflettore.

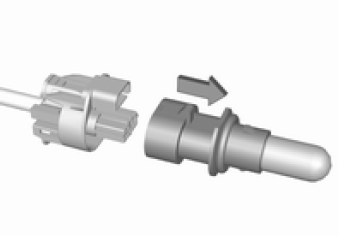

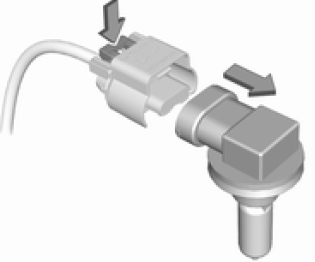

2. Sganciare il portalampada dal connettore premendo sulla linguetta di fissaggio.
3. Smontare e riposizionare il portalampada completo di lampada e collegare il connettore.
4. Inserire il portalampada nell'alloggiamento del riflettore ruotando in senso orario e bloccare.

Luci posteriori

Due volumi a 5 porte

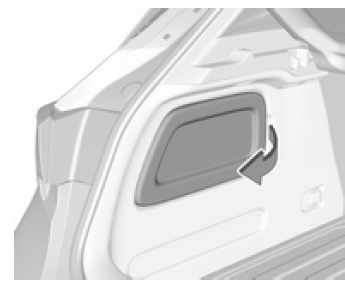

1. Sganciare il coperchio sul relativo lato e smontarlo.

2. Veicoli con kit di riparazione dei pneumatici: Per sostituire le lampadine sul lato destro, prima svitare il dado di plastica ed estrarre l'inserto con il flacone di sigillante.

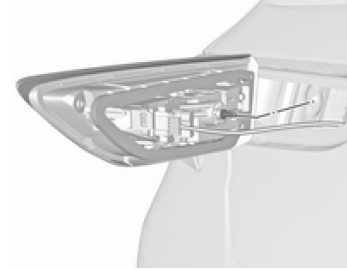

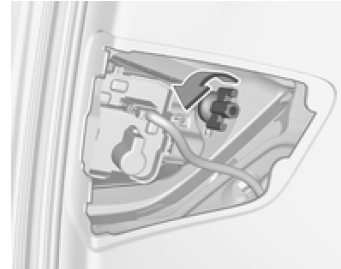

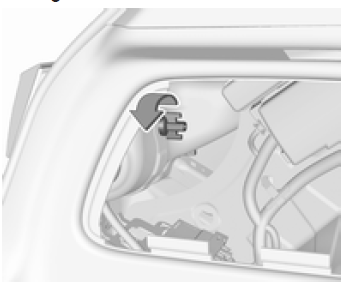

3. Svitare a mano il dado di fissaggio in plastica dall'interno.

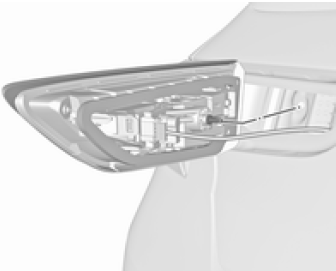

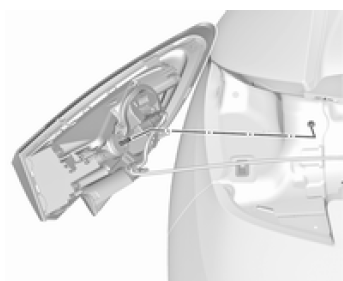

4. Estrarre con cautela il gruppo ottico posteriore dall'alloggiamento e smontarlo.
5. Staccare il cavo dal relativo fermo.

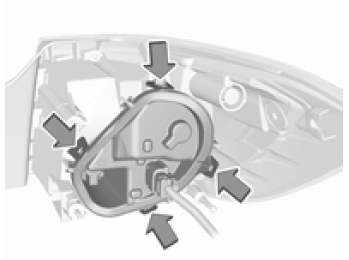

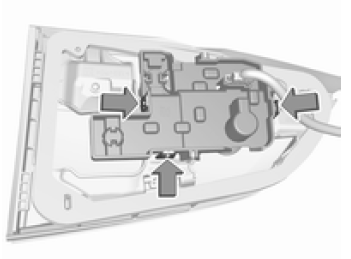

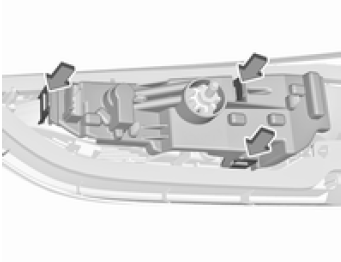

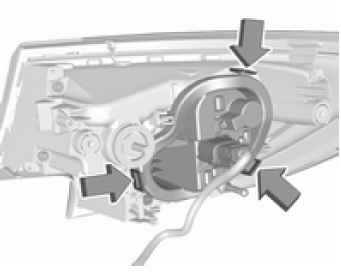

6. Premere le tre linguette di fissaggio e rimuovere il portalampada dal gruppo ottico.

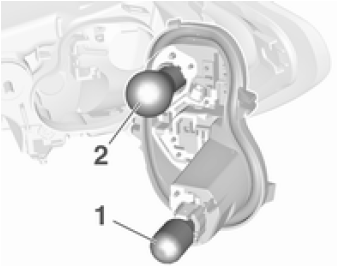

7. Rimuovere e sostituire le lampadine: Indicatore di direzione (1) Luce posteriore/luce dei freni (2)

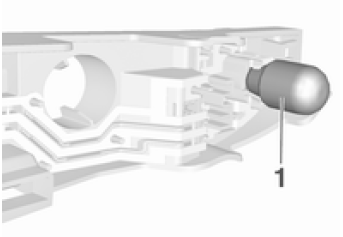

Sulla versione con luci posteriori a LED e luci dei freni a LED, solo la lampadina dell'indicatore di direzione (1) può essere rimossa e sostituita.

8. Fissare il portalampada al gruppo luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carrozzeria del veicolo e serrare il dado dall'interno del vano di carico.

Fissare il coperchio.

In base alla versione, le luci posteriori e le luci dei freni sono indicate come LED. In caso di mancata riuscita, far sostituire i LED da un'officina.

Gruppo luci nel portellone posteriore

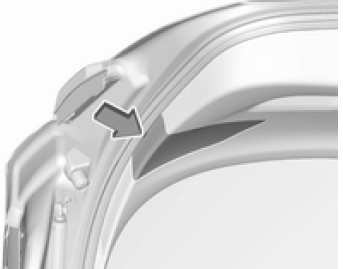

1. Sganciare il coperchio nel portellone posteriore e smontarlo.

2. Svitare il dado di fissaggio in plastica manualmente.

3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

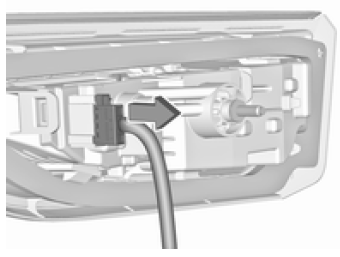

4. Scollegare la spina dal gruppo luci.

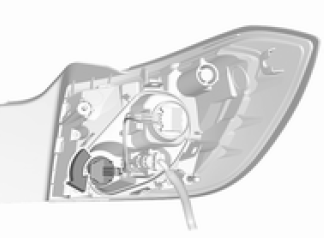

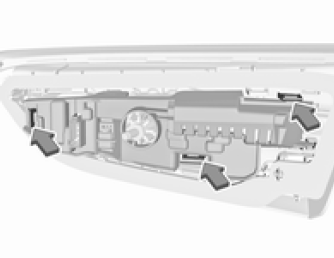

5. Premere le tre linguette di fissaggio e rimuovere il portalampada dal gruppo ottico.

Sulla versione con luci posteriori a LED, la posizione delle linguette di fermo è leggermente diversa.

6. Rimuovere e sostituire la lampadina: Luce posteriore (1) Retronebbia (2) (lato sinistro) Luce posteriore (2) (lato destro)

Sulla versione con luci posteriori a LED, solo la lampadina della retromarcia (1) può essere rimossa e restituita.

7. Inserire il portalampada nel gruppo ottico posteriore. Attaccare la spina al gruppo ottico.

Montare il gruppo ottico sul portellone e serrare la vite dall'interno.

Fissare il coperchio.

In base alla versione, le luci posteriori sono indicate come LED. In caso di mancata riuscita, far sostituire i LED da un'officina.

Sports Tourer

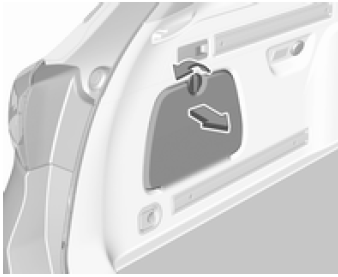

1. Rilasciare ed aprire la copertura sul lato rispettivo.

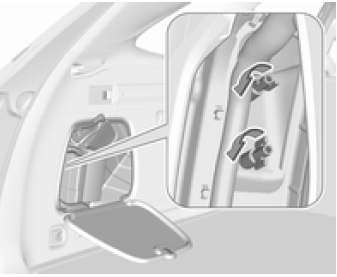

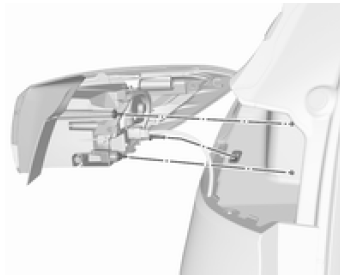

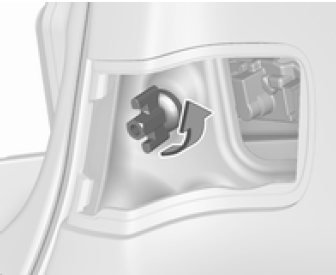

2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.

3. Estrarre con cautela il gruppo ottico posteriore dall'alloggiamento e smontarlo.
4. Staccare il cavo dal relativo fermo.
5. Luci posteriori standard:

Rilasciare le linguette di fissaggio e rimuovere il portalampada dal gruppo ottico.

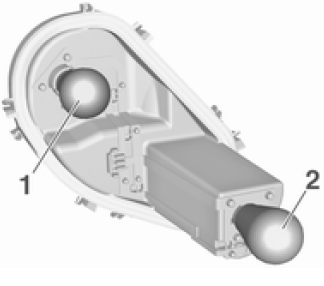

6. Rimuovere e sostituire le lampadine: Luce posteriore/luce dei freni (1) Luce dell'indicatore di direzione (2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:

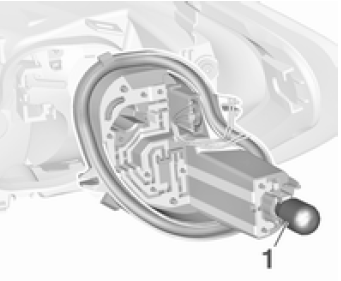

Sulla versione con luci posteriori a LED e luci dei freni a LED, solo la lampadina degli indicatori di direzione può essere sostituita: rimuovere il portalampada nel gruppo ottico facendolo ruotare.

Sostituire la lampadina nel relativo supporto.

9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carrozzeria del veicolo e serrare i dadi dall'interno del vano di carico.

Fissare il coperchio.

In base alla versione, le luci posteriori e le luci dei freni sono indicate come LED. In caso di mancata riuscita, far sostituire i LED da un'officina.

Gruppo luci nel portellone posteriore

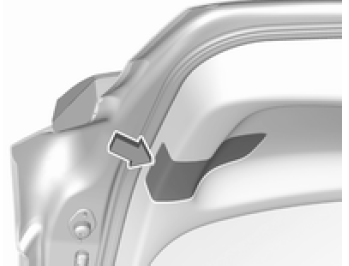

1. Sganciare il coperchio nel portellone posteriore e smontarlo.

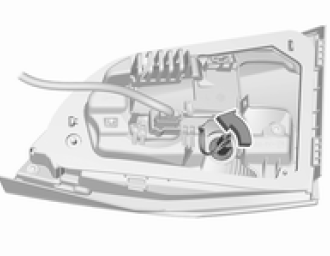

2. Svitare il dado di fissaggio in plastica manualmente.

3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

4. Premere le tre linguette di fissaggio e rimuovere il portalampada dal gruppo ottico.

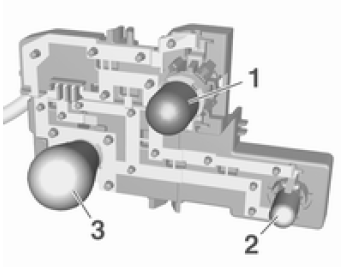

5. Rimuovere e sostituire la lampadina: Luce di retromarcia (1) Luce posteriore (2) Retronebbia (3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.

7. Sulla versione con luci posteriori a LED, solo la lampadina della retromarcia può essere sostituita: rimuovere il portalampada nel gruppo ottico facendolo ruotare.

Sostituire la lampadina nel relativo supporto.
8. Montare il gruppo ottico sul portellone e serrare il dado di fissaggio dall'interno. Fissare il coperchio.

In base alla versione, le luci posteriori sono indicate come LED. In caso di mancata riuscita, far sostituire i LED da un'officina.

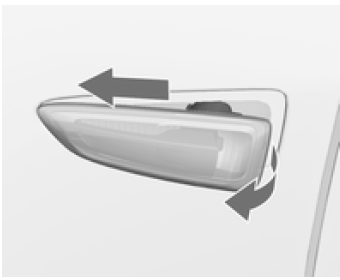

Indicatori di direzione laterali

Per sostituire la lampadina, rimuovere il relativo alloggiamento:

1. Far scorrere la lampada a sinistra e rimuovere l'estremità destra.

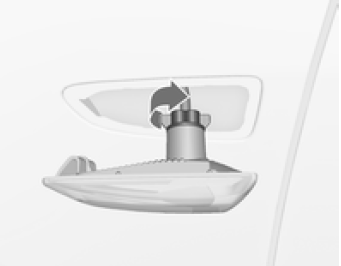

2. Ruotare il portalampada in senso antiorario e rimuoverla dall'alloggiamento.

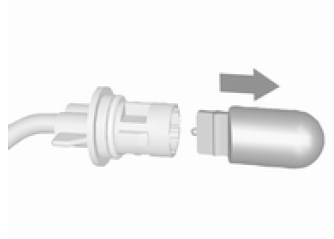

3. Estrarre la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra ed inserire l'estremità destra.

Luci della targa

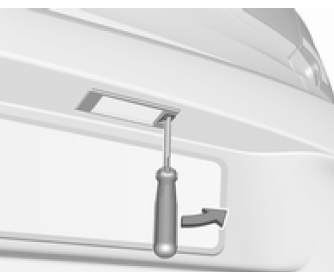

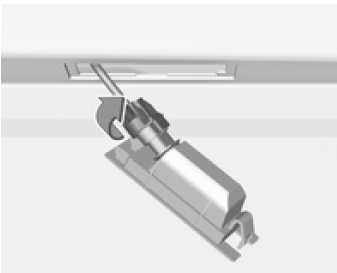

1. Inserire un cacciavite nell'alloggiamento del coperchio, esercitare pressione verso un lato e sganciare la molla.

2. Rimuovere la lampada verso il basso, facendo attenzione a non tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in senso antiorario.

4. Estrarre la lampadina dal portalampada e sostituirla.
5. Inserire il portalampada nel relativo alloggiamento e girare in senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.

Alcune versioni hanno le luci della targa a LED. In caso di LED difettosi, farli sostituire da un'officina.

Luci interne

Luce di cortesia e luci di lettura Le lampadine devono essere sostituite presso un'officina.

Luce del vano di carico Le lampadine devono essere sostituite presso un'officina.

Illuminazione del quadro strumenti

Le lampadine devono essere sostituite presso un'officina.
