Quadro strumenti In base alla versione, sono disponibili due quadri strumenti:

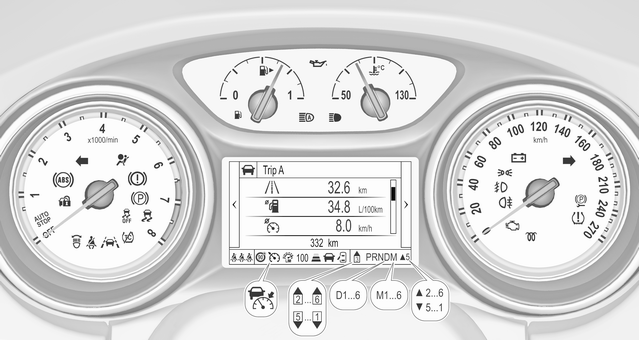

Quadro strumenti di livello medio

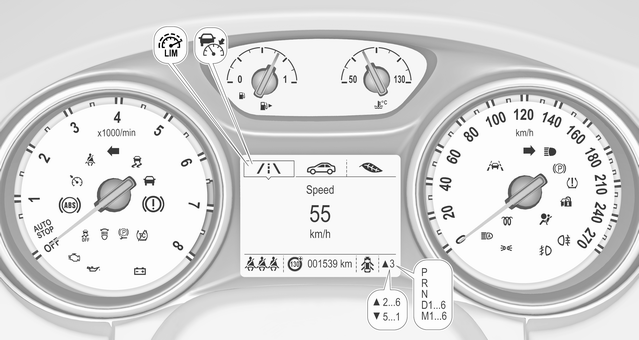

Quadro strumenti di livello alto
Panoramica
Indicatori di direzione
Segnalazione cintura di sicurezza non
allacciata
Airbag e pretensionatori delle cinture di
sicurezza
Disattivazione dell'airbag
Sistema di ricarica
Spia MIL
Impianto freni e frizione
Freno di stazionamento elettrico
Guasto del freno di stazionamento elettrico
Sistema di antibloccaggio (ABS)
Cambio marcia
Distanza di sicurezza
Ausilio al mantenimento di corsia
Controllo elettronico della stabilità
disinserito
Controllo elettronico della stabilità
Sistema di controllo della trazione disattivo
Preriscaldamento
Sistema di monitoraggio della pressione dei
pneumatici
Pressione dell'olio motore
Livello basso del carburante
Dispositivo elettronico di bloccaggio motore
Luci esterne
Abbaglianti
Assistenza all'uso degli abbaglianti
Fari LED
Fendinebbia
Retronebbia
Controllo automatico della velocità di
crociera / Cruise control adattivo
Cruise control adattivo
Rilevato veicolo davanti
Limitatore di velocità
Assistente ai segnali stradali
Portiera aperta

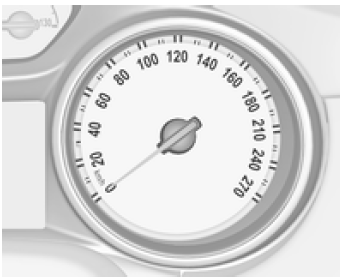

Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visualizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo reset è visualizzata sulla pagina del computer di bordo.
Il contachilometri parziale registra fino a 9.999 km e poi si azzera.
Per diversi viaggi sono selezionabili due diverse pagine di contachilometri.

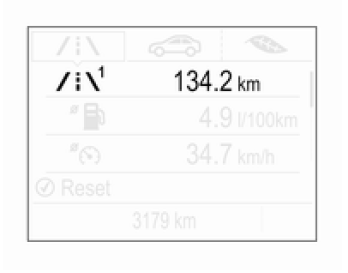

Quadro strumenti di livello medio

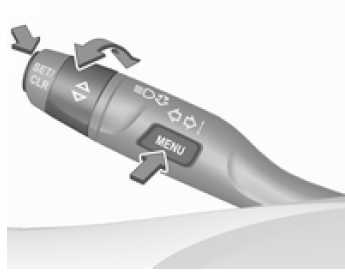

Selezionare premendo Menu sulla leva
dell'indicatore di direzione.
Ruotare la rotellina di regolazione sulla
leva dell'indicatore di direzione e selezionare 1
o
2. Ogni pagina di contachilometri può essere
azzerata separatamente premendo il pulsante SET/CLR sulla leva
dell'indicatore di direzione per alcuni secondi nel menu rispettivo.

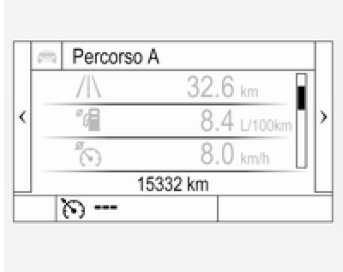

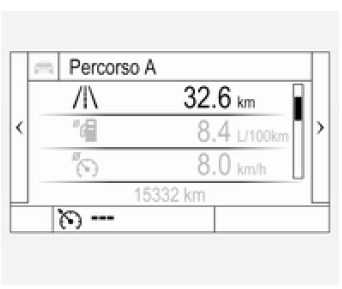

Quadro strumenti di livello alto
Selezionare la pagina Inform sul menù
principale. Scegliere la pagina Viaggio A o Viaggio B premendo
sul volante.
Ogni contachilometri parziale
è ripristinabile separatamente a quadro acceso: selezionare la rispettiva
pagina, premere >. Confermare premendo .
Driver Information Centre.

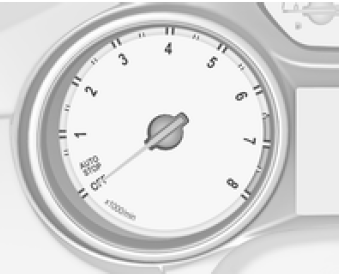

Contagiri
Indica la velocità di rotazione del motore.
Viaggiare quanto più possibile al regime più basso per ogni marcia.
Attenzione Se l'ago è nella zona rossa di pericolo, è stato superato il massimo dei giri ammesso. Pericolo per il motore. |

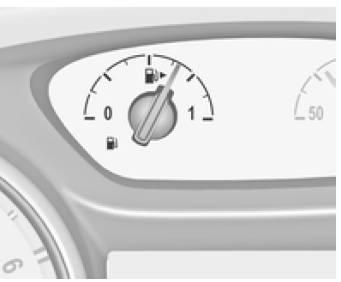

Indicatore del livello carburante
Visualizza il livello nel serbatoio carburante.
La freccia indica il lato veicolo dove si trova lo sportellino di rifornimento carburante.
Se il livello nel serbatoio è basso, si accende la spia
. Se la spia lampeggia, è necessario fare
rifornimento immediatamente.
Non svuotare mai completamente il serbatoio carburante.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la quantità necessaria per riempirlo è inferiore alla capacità del serbatoio carburante specificata.

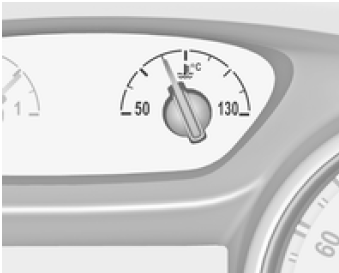

Indicatore della temperatura del liquido di raffreddamento del motore
Indica la temperatura del liquido di raffreddamento.
50 : temperatura di esercizio del motore non ancora raggiunta
settore centrale : temperatura di esercizio normale
130 :
temperatura troppo alta
Attenzione Se la temperatura del liquido di raffreddamento del motore è troppo alta, arrestare il veicolo e spegnere il motore. Pericolo per il motore. Controllare il livello del liquido di raffreddamento. |
Display di manutenzione
Il sistema di monitoraggio dell'olio motore informa quando l'olio motore e il filtro dell'olio devono essere sostituiti.
A seconda delle condizioni di guida, l'intervallo indicato per il cambio dell'olio motore e del filtro può variare notevolmente.
Il menu della durata rimanente dell'olio è visualizzato nel Driver Information Center.
Sul display di livello medio selezionare il menù Impostazioni premendo MENU sulla leva dell'indicatore di direzione. Ruotare la manopola di regolazione per selezionare la pagina Vita utile residua olio.

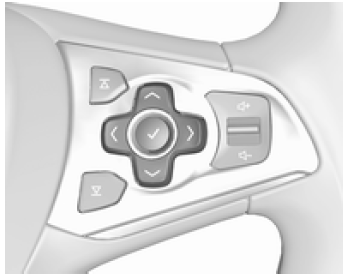

Sul display di livello alto selezionare il menù Inform premendo p sul volante.

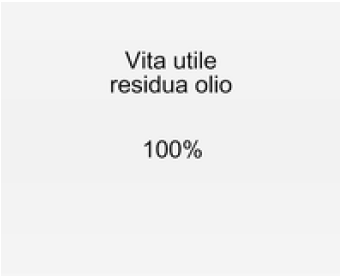

Premere per selezionare la pagina
Vita utile residua olio.
La durata rimanente dell'olio è indicata in percentuale.
Reset Sul display di livello medio premere SET/CLR sulla leva dell'indicatore di direzione per diversi secondi per azzerare. L'accensione deve essere inserita, ma il motore deve essere spento.
Sul display di livello alto premere > sul volante per aprire la sottocartella.
Selezionare Azzerare e confermare premendo
per diversi secondi.
L'accensione deve essere inserita, ma il motore deve essere spento.
Per consentire un funzionamento corretto, il sistema deve essere resettato ogni volta che si sostituisce l'olio motore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la durata dell'olio motore è diminuita, nel Driver Information Centre viene visualizzato Sostituire l'olio motore al più presto. Far sostituire l'olio motore e il filtro da un'officina entro una settimana o entro 500 km di percorrenza (a seconda del termine che viene raggiunto per primo).
Informazioni di manutenzione.
Spie
Le spie descritte non sono presenti in tutti i veicoli. Le descrizioni si riferiscono a veicoli provvisti di strumentazione completa. La posizione delle spie può variare in base all'equipaggiamento.
All'inserimento dell'accensione, gran parte delle spie si accendono brevemente per una prova di funzionalità.
I colori delle spie significano:
rosso : pericolo, segnalazione importante
giallo : avvertenza,
informazioni, guasto
verde : conferma di attivazione
blu : conferma
di attivazione
bianco : conferma di attivazione
Vedere tutte le spie sui diversi quadri strumenti.
Indicatore di direzione
Il simbolo si accende o lampeggia in verde.
Accensione breve Le luci di parcheggio sono inserite.
Lampeggiante Un indicatore di direzione o i segnalatori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno degli indicatori di direzione o al rispettivo fusibile, guasto all'indicatore di direzione del rimorchio.
Sostituzione delle lampadine, fusibili.
Indicatori di direzione.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di sicurezza anteriore non allacciata
Il simbolo relativo al sedile del conducente
si accende o lampeggia in rosso nel quadro strumenti.
Il simbolo relativo al sedile del
passeggero anteriore si accende o lampeggia in rosso nella consolle del
tetto quando il sedile è occupato.
Acceso Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non viene allacciata.
Lampeggiante Dopo aver avviato il motore per un massimo di 100 secondi finché la cintura di sicurezza non viene allacciata.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con Visualizzatore standard)
si illumina o lampeggia con luce bianca o
grigia nel Driver Information Center dopo aver avviato il motore.
Acceso in bianco La cintura di sicurezza non è allacciata.
Si accende in grigio La cintura di sicurezza è stata allacciata.
Lampeggia con luce bianca o grigia La cintura di sicurezza è stata slacciata.
Allacciare la cintura di sicurezza.
Stato delle cinture di sicurezza sui sedili posteriori (veicoli con Visualizzatore Deluxe)
si illumina con luce verde o grigia o
lampeggia con luce gialla nel Driver Information Center dopo aver avviato
il motore.
Si accende in grigio La cintura di sicurezza non è allacciata.
Acceso in verde La cintura di sicurezza è stata allacciata.
Lampeggiante in giallo La cintura di sicurezza è stata slacciata.
Allacciare la cintura di sicurezza.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa quattro secondi. Se non si accende, non si spegne dopo quattro secondi o se si accende durante la guida, significa che c'è una disfunzione nel sistema degli airbag. Rivolgersi ad un'officina. Gli airbag e i pretensionatori delle cinture di sicurezza potrebbero non attivarsi in caso di incidente.
Se il simbolo rimane acceso fisso, indica
l'avvenuta attivazione dei pretensionatori delle cinture di sicurezza o
degli airbag.
Avvertenza Rivolgersi immediatamente ad un'officina per eliminare il guasto. |
Pretensionatori delle cinture di sicurezza, sistema airbag,.

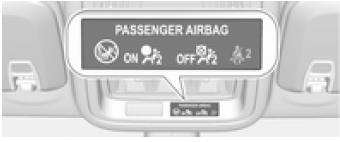

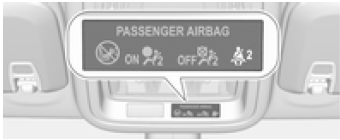

Disattivazione degli airbag
Il simbolo si accende in giallo.
L'airbag del passeggero anteriore è attivato.
Il simbolo
si accende in giallo.
L'airbag del passeggero anteriore è disattivato.
Disattivazione dell'airbag.
Sistema di ricarica
Il simbolo si accende in rosso.
Si accende all'inserimento dell'accensione e si spegne poco dopo l'avvio del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il motore. La batteria del veicolo non viene ricaricata. E il raffreddamento del motore potrebbe interrompersi. Il servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo si accende o lampeggia in
giallo.
Si accende all'inserimento dell'accensione e si spegne poco dopo l'avvio del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle emissioni. Potrebbero essere stati superati i limiti di emissioni consentiti.
Sui motori diesel il processo di pulizia del filtro antiparticolato diesel non è potenzialmente possibile.
Rivolgersi immediatamente ad un'officina.
Lampeggia con il motore in funzione Guasto che potrebbe comportare il danneggiamento del convertitore catalitico. Accelerare con più moderazione finché la spia non smette di lampeggiare. Rivolgersi immediatamente ad un'officina.
Impianto freni e frizione
Il simbolo si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di stazionamento manuale non è inserito.
Avvertenza Arrestare il veicolo e non proseguire il viaggio. Rivolgersi ad un'officina. |
Si illumina quando il freno di stazionamento manuale viene inserito e il quadro acceso.
Freno di stazionamento elettrico
Il simbolo si accende o lampeggia in rosso.
Acceso Il freno di stazionamento elettrico è azionato.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rilasciato.
Premere il pedale del freno e
cercare di resettare il sistema rilasciando azionando di nuovo il freno di
stazionamento elettrico. Se continua a
lampeggiare non utilizzare la vettura ma rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo si accende o lampeggia in
giallo.
Acceso Il freno di stazionamento elettrico funziona con prestazioni ridotte.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il veicolo, inserire e rilasciare il freno di stazionamento elettrico per effettuare il reset.
Avvertenza Rivolgersi immediatamente ad un'officina per eliminare il guasto. |
Sistema di antibloccaggio (ABS)
Il simbolo si accende in giallo.
Si accende per alcuni secondi dopo l'inserimento dell'accensione.
Quando la spia si spegne, il sistema è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni secondi o se si accende durante la marcia, è presente un guasto dell'ABS. L'impianto frenante rimane operativo, ma senza la regolazione ABS.
Sistema di antibloccaggio.
Cambio marcia
Viene indicato oppure
con il numero di una marcia superiore o
inferiore quando è consigliato il passaggio a una marcia superiore o
inferiore per risparmiare carburante.
Distanza anteriore
indica l'impostazione della distanza di
sicurezza del relativo sensore di allarme collisione anteriore utilizzando
delle barre.
Allarme collisione anteriore.
Ausilio al mantenimento di corsia
Il simbolo si accende in verde o si accende
o lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad entrare in funzione.
Acceso in giallo Il sistema si avvicina ad una linea di demarcazione di corsia senza utilizzare l'indicatore di direzione in quella direzione.
Lampeggiante in giallo Il sistema riconosce che la corsia è stata abbondantemente superata.
Ausilio al mantenimento di corsia
Controllo elettronico della stabilità disinserito
Il simbolo si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema di controllo della trazione
Il simbolo si accende o lampeggia in
giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tuttavia, a seconda delle condizioni del manto stradale, la stabilità di guida potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. La potenza sviluppata dal motore potrebbe risultare ridotta e il veicolo potrebbe venire leggermente frenato in modo automatico.
Controllo elettronico della stabilità, Sistema di controllo della trazione.
Sistema di controllo della trazione disinserito
Il simbolo si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo si accende in giallo.
Il preriscaldamento del motore diesel è attivato. Si attiva solamente quando la temperatura esterna è bassa.
Avviare il motore quando la spia si spegne.
Sistema di monitoraggio pressione pneumatici
Il simbolo si accende o lampeggia in
giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e controllare la pressione dei pneumatici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di pressione (come ad esempio la ruota di scorta). La spia si accende in modalità fissa dopo 60 - 90 secondi.
Rivolgersi ad un'officina.
Pressione dell'olio motore
Il simbolo si accende in rosso.
Si accende all'inserimento dell'accensione e si spegne poco dopo l'avvio del motore.
Acceso con il motore in funzione
Attenzione La lubrificazione del motore potrebbe interrompersi, provocando danni al motore e/o il bloccaggio delle ruote motrici. |
Avvertenza A motore spento è necessaria una
forza considerevolmente maggiore per frenare e sterzare.
Durante un Autostop, il servofreno rimane operativo. Non estrarre la chiave di accensione fino all'arresto completo del veicolo, altrimenti il bloccasterzo potrebbe inserirsi all'improvviso. |
Controllare il livello dell'olio prima di richiedere assistenza a un'officina.
Livello carburante minimo
Il simbolo si accende o lampeggia in
giallo.
Acceso Il livello del carburante nel serbatoio è insufficiente.
Lampeggiante Carburante consumato. Effettuare immediatamente il rifornimento. Non svuotare mai completamente il serbatoio.
Rifornimento.
Convertitore catalitico.
Spurgo del sistema di alimentazione diesel.
Dispositivo elettronico di bloccaggio motore
Il simbolo lampeggia in giallo.
Guasto dell'immobilizzatore. Non è possibile avviare il motore.
Luci esterne
Il simbolo si accende in verde.
Le luci esterne sono accese.
Abbaglianti
Il simbolo si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio dei fari.
Assistenza all'uso degli abbaglianti
Il simbolo si accende in verde.
L'assistenza all'uso degli abbaglianti è attivata, vedere fari LED.
Fari LED
Il simbolo si accende o lampeggia in
giallo.
Acceso Guasto nel sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabbaglianti simmetrici.
La spia lampeggia
per circa quattro secondi dopo l'accensione del quadro come avviso per i
fari simmetrici.
Fendinebbia
Il simbolo si accende in verde.
I fendinebbia sono accesi.
Retronebbia
Il simbolo si accende in giallo.
Il retronebbia è acceso.
Controllo automatico della velocità di crociera
si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde Il controllo automatico della velocità di crociera è attivato. L'impostazione della velocità viene indicata nel Driver Information Center.
Controllo automatico della velocità di crociera.
Cruise control adattivo
si accende in bianco o verde.
si accende nel Driver Information Centre.
Il simbolo si accende in bianco
Sistema inserito.
Il simbolo m si accende in verde Il Cruise control adattivo è attivo.
Quando il Cruise control adattivo è acceso o
attivo, con la velocità impostata indicata nel
Driver Information Centre.
Cruise control adattivo.
Rilevato veicolo davanti
si illumina in verde o in giallo.
Acceso in verde Rilevamento di un veicolo davanti che marcia sulla stessa corsia.
Acceso in giallo La distanza con un veicolo antecedente in movimento diventa troppo breve o quando ci si avvicina ad un altro veicolo troppo rapidamente.
Cruise control adattivo, allarme collisione anteriore.
Rilevato veicolo davanti
si illumina in verde o in giallo.
Acceso in verde Rilevamento di un veicolo davanti che marcia sulla stessa corsia.
Acceso in giallo La distanza con un veicolo antecedente in movimento diventa troppo breve o quando ci si avvicina ad un altro veicolo troppo rapidamente.
Allarme collisione anteriore.
Limitatore di velocità
si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde Il limitatore di velocità è
attivo. La velocità impostata è indicata vicino al simbolo
.
Limitatore di velocità.
Assistente ai segnali stradali
visualizza la segnaletica stradale rilevata
come spia.
Assistente ai segnali stradali.
Portiera aperta
Il simbolo si accende in rosso.
Portiera o portellone posteriore aperta/o.
Mercedes-Benz Classe C. Commutazione in modalità passiva del limitatore di velocità
Se il pedale dell'acceleratore viene premuto a fondo oltre il
punto di resistenza (kick-down), il limitatore di velocità viene
commutato in modalità passiva. Sul display multifunzione viene
visualizzato il messaggio Limitatore di
velocità passivo ed è possibile superare la velocità
memorizzata. Se il limitatore di velocità vie ...
KIA Cerato. Bocchette sulla plancia
Se il flusso d'aria non è
soddisfacente, controllare le
bocchette sulla plancia. La bocchetta
(B, D) può essere aperta o chiusa
mediante la rotella zigrinata
verticale. Per chiudere la bocchetta,
ruotarla completamente verso l'alto.
Per aprire la bocchetta, ruotarla
verso il basso.
Servendosi delle rotelle zigrinate
come mostrato in figura, è anche
possibile ori ...
